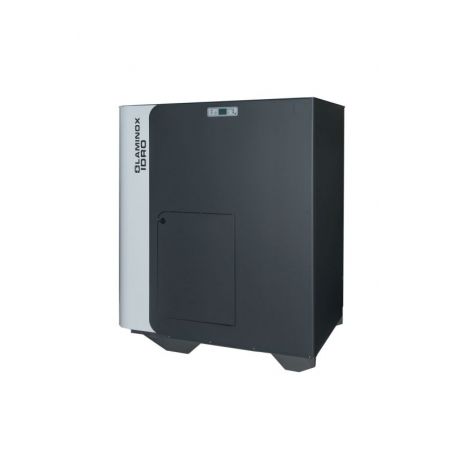

Chauffages solaires combinés thermiques et granulés Laminox
Chauffages solaires combinés sont tous créés sur le même schéma thermique.
Une installation de panneau solaire thermique ; une chaudière à granulés ; une réserve de granules et un ballon de stockage.
Le tout, contrôlé et piloté par une régulation de classe IV.
Cette installation doit permettre d’économiser le granulé par le biais des panneaux thermiques lorsqu’ils sont ensoleillés.
Chauffages solaires combinés, fiche technique :
Puissance nominale 40.9 kW
Rendement PCI 91 %
Emissions COV 3 mg/Nm3% à 10% d'O2
Emission de poussière 11.1 mg/Nm3% à 10% d'O2
Emission NOx 104 mg/Nm3% à 10% d'O2
Norme EN 303-5
Description - Chauffages solaires combinés thermiques et granulés Laminox
Chauffages solaires combinés, quel fonctionnement ?
Chauffages solaires combinés fonctionnent comme des chaudieres à granulés.
Elles sont équipées de série d’un serpentin dans la chambre d’échanges thermiques. Il peut chauffer lui aussi l’eau technique contenue dans le ballon tampon depuis une autre source de chaleur comme le panneau solaire thermique. Ce qui économise du combustible bois granulé dès que le soleil chauffe l’eau du circuit solaire.
Pour les installations de chauffages solaires combinés, il y a trois circuits d’eau bien distinct.
- Un circuit d’eau solaire, qui circule des panneaux au serpentin, situé dans la chaudière à pellets.
- Un circuit d’eau technique, il démarre dans la chambre d’échanges thermiques pour aller au serpentin du ballon tampon.
- Un circuit d’eau pour le chauffage central qui s’achemine du ballon tampon au radiateur ou au plancher chauffant de la maison.
Fiche technique - Chauffages solaires combinés thermiques et granulés Laminox
- Puissance thermique globale
- 44.9 kW
- Puissance thermique nominale
- 40.9 kW
- Rendement
- 91 %
- Consommation minimum de granulé conforme à la prescription du fabricant
- 2.8 kg/h
- Consommation maximum de granulé conforme à la prescription du fabricant
- 9.5 kg/h
- Flamme verte
- 7 *
- Diamètre de raccordement au fumée
- 100 mm
- Dimensions - Hauteur
- 1403 mm
- Dimensions - Profondeur
- 700 mm
- Dimensions - Largeur
- 1259 mm
- Poids
- 427 kg
- Classe énergétique
- A+
- Raccordement à un conduit de fumée conforme à la norme NF DTU 24-1
- oui
- Vitre en céramique haute résistance
- 800 °C
- Tiroir à cendre extractible
- oui
- Contenance du réservoir de combustible
- 48 kg
- Normes
- EN 303-5
- Consommation électrique à l'allumage
- 1070 W
- Volume de chauffe (base 35w/m3)
- 1200 m³
- Vase d'expansion
- oui
- Volume en eau de la chaudière
- 150 L
- Types de combustible autorisé
- pellets - granulés
